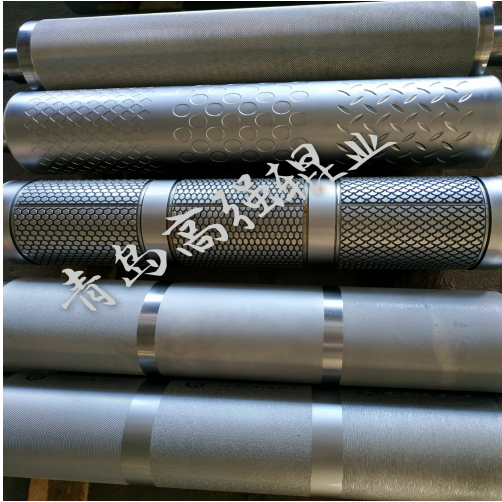

压花辊的制作工艺是一个复杂且精细的过程，它涉及多个步骤以确保最终产品的质量和性能。以下是压花辊制作的主要工艺流程：

设计

设计图案：首先，根据客户需求或产品要求，设计压花辊上的花纹或图案。设计必须精细且符合实际生产需求，以确保压出的花纹清晰、美观。

材料准备

选材：压花辊的辊体一般采用优质无缝钢管，轴使用45圆钢，端板则选用Q235钢板。这些材料具有良好的耐磨性、耐腐蚀性和机械性能。

下料：按照设计图纸的尺寸，留出适当的加工余量后，对无缝钢管、45圆钢和Q235钢板进行切割。

粗加工

车削加工：对辊体、端板和轴等零件的配合部位进行车削加工，确保各部件之间的配合精度。加工过程中，需要按照H9/f9的配合精度进行加工。

焊接组合

焊接加强筋：在辊体内部焊接加强筋，以提高辊体的强度和刚度。

焊接轴和端板：将两端轴焊接到辊体上，并焊接内端板与辊体的配合交界处。在焊接过程中，需要特别注意两端轴与内套管的同轴度，以确保辊体的平衡性。

精加工

退火处理：对焊接组合后的辊毛坯进行退火处理，以消除焊接过程中产生的内应力，提高辊体的稳定性和使用寿命。

精车加工：对辊体的各部位进行精车加工，确保辊体的尺寸精度和表面粗糙度。辊体的工作表面粗糙度应不大于1.6μm，辊的工作面对两端轴支撑面的径向跳动允差为0.025mm，辊体工作面的圆度为0.036mm。

加工花纹

花纹加工：根据设计图案，在辊体表面加工出凹凸花纹。这一步骤通常需要使用专业的加工设备和技术，以确保花纹的清晰度和精度。

表面处理

镀铬或其他处理：为了提高辊体的耐磨性和耐腐蚀性，通常需要对辊体表面进行镀铬或其他表面处理。处理后的辊体表面硬度可达HRC58-62。

校正与检验

校正静平衡：对加工完成的压花辊进行静平衡校正，以确保其在高速旋转时不会产生振动和噪音。

检验：对压花辊进行全面检验，包括尺寸精度、表面粗糙度、花纹清晰度等方面，以确保产品符合质量要求。

通过以上工艺流程，可以制作出高质量、高性能的压花辊，满足各种工业生产的需求。需要注意的是，每个步骤都需要严格控制工艺参数和质量标准，以确保最终产品的质量和性能。
